Rigexpert TI-9 миниатюрные платы интерфейсов для создания современных узлов Echolink и APRS.

Плата напрямую стыкуется с радиостанциями Моторола, для других типов радио придется спаять кабель. На плате:

- USB-аудиокодек для ввода-вывода звука,
- потенциометры регулировки уровней звука,
- ключ PTT,
- формирователь для входа шумодава,
- реле задержки выключения вентилятора.

Подходит для подключения к Raspberry Pi или Orange Pi, но можно и к обычному компьютеру.

Собранная плата Rigexpert TI-9

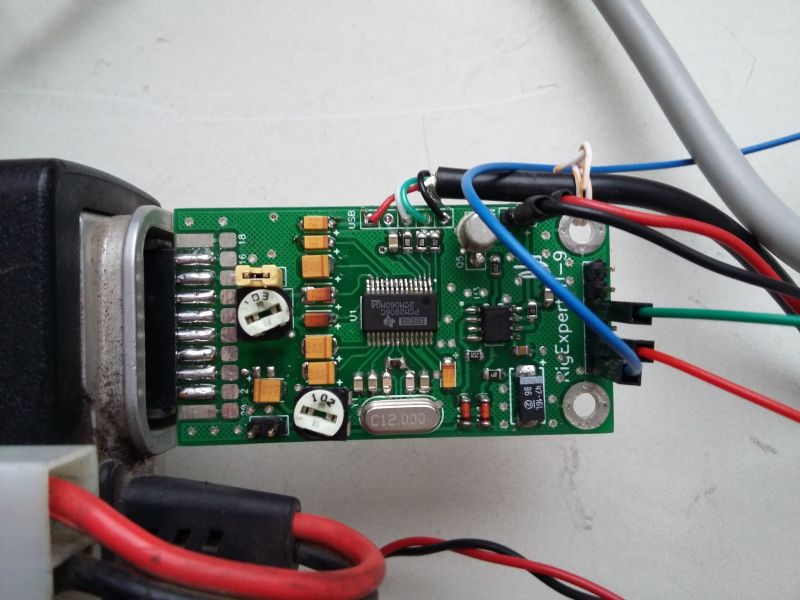

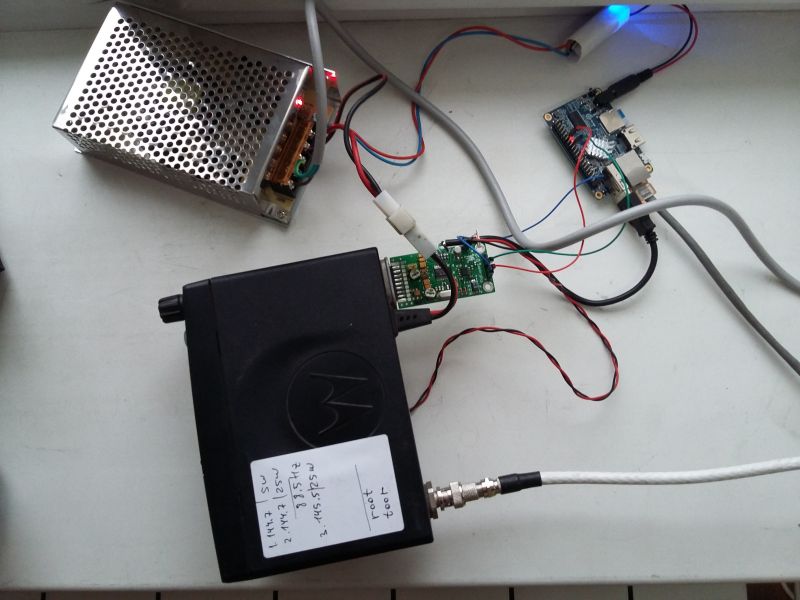

Плата Rigexpert TI-9 подключенная к Orange Pi

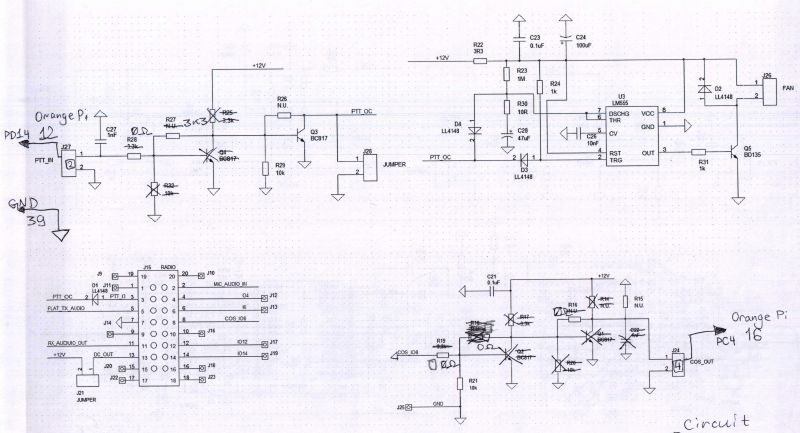

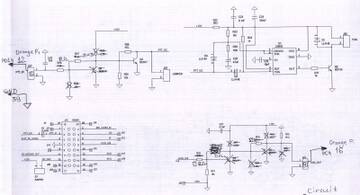

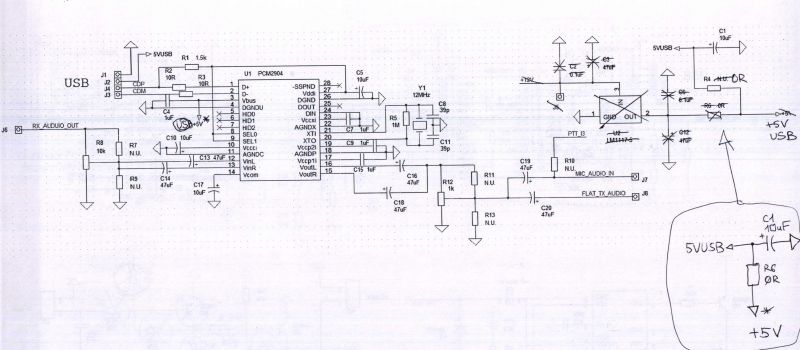

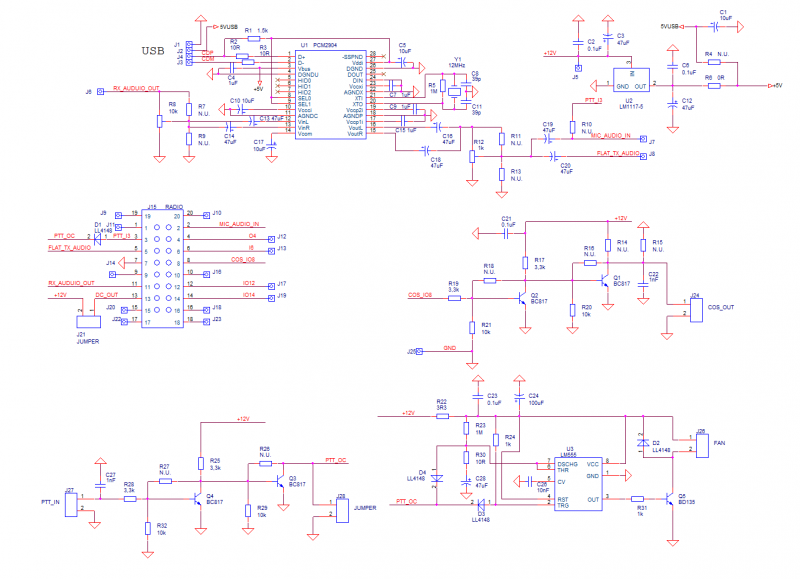

Схема Rigexpert TI-9

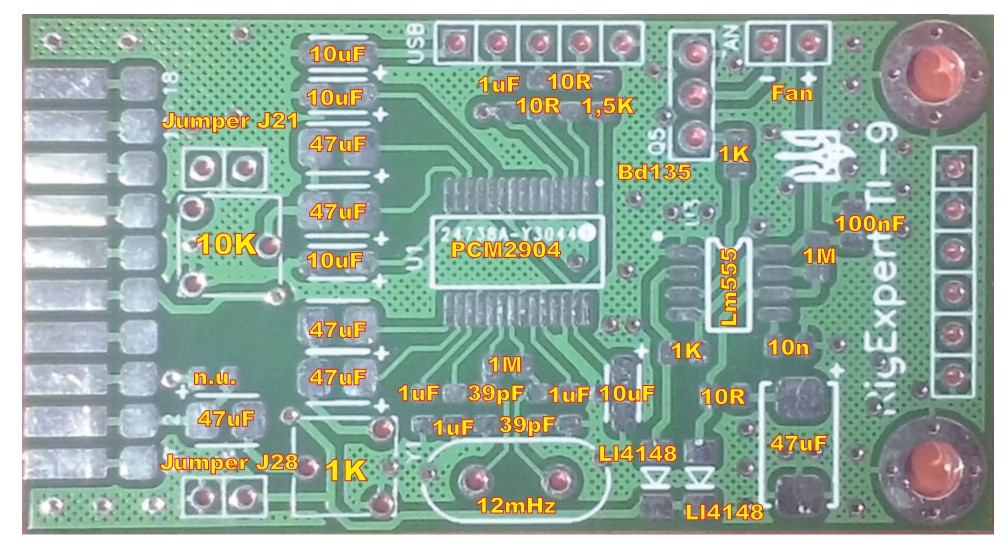

Монтажная схема Rigexpert TI-9 (вид сверху)

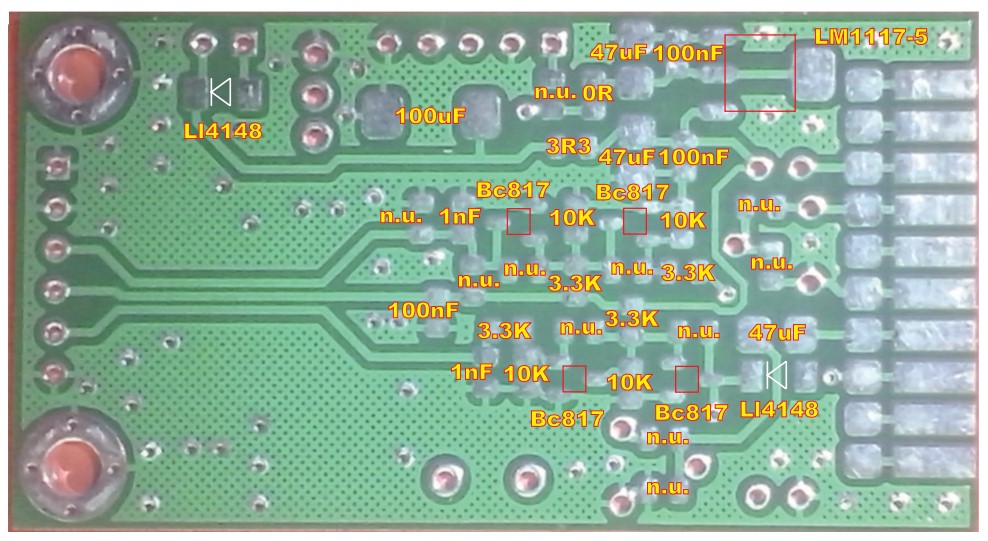

Монтажная схема Rigexpert TI-9 (вид снизу)
